【さらばね（重荷重用/軽荷重用）】

●材質　バネ用鋼　硬さHRC40～50

表面処理　ＡＣＰ（燐酸塩被膜）

■ステンレス材・その他サイズ　さらばね　重荷重用　はコチラ

■ステンレス材・その他サイズ　さらばね　軽荷重用　はコチラ

注1.　ｔは素材厚さです。
　 2.　・印の製品をご採用の際はお問い合わせ下さい。

　 3.　市場性の無い製品は在庫が無い場合があります。

単位　　mm

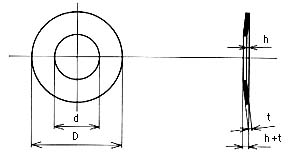

サイズNo.	d		D		H（重荷重用）				L（軽荷重用）
	d		D		t		h （約）	h＋t （約）	t		h （約）	h＋t （約）
	基本寸法	寸法差	基本寸法	寸法差	基本寸法	寸法差	h （約）	h＋t （約）	基本寸法	寸法差	h （約）	h＋t （約）
4	4.2	＋0.3 －0.1	8	±0.3	0.4	±0.03	0.2	0.6	0.3	±0.025	0.25	0.55
5	5.2		10		0.5	±0.03	0.25	0.75	0.4	±0.03	0.3	0.7
6	6.2		12.5		0.7	±0.04	0.3	1	0.5		0.35	0.85
7	7.2		14		0.8	±0.04	0.3	1.1	0.5		0.4	0.9
8	8.2		16		0.9	±0.05	0.35	1.25	0.6	±0.04	0.45	1.05
9	9.2		18		1		0.4	1.4	0.7		0.5	1.2
10	10.2	＋0.4 －0.1	20	±0.4	1		0.45	1.45	0.8		0.55	1.35
11	11.2		22.5		1.2	±0.06	0.5	1.7	0.8		0.65	1.45
12	12.2		25		1.5		0.55	2.05	0.9	±0.05	0.7	1.6
14	14.2		28		1.5		0.65	2.15	1	±0.05	0.8	1.8
16	16.3	＋0.5 －0.2	31.5	±0.5	1.75	±0.07	0.7	2.45	1.2	±0.06	0.9	2.1
18	18.3		35.5		2		0.8	2.8	1.2		1	2.2
20	20.4		40		2		0.9	2.9	1.5		1.15	2.65
22	22.4		45		2.5	±0.08	1	3.5	1.75	±0.07	1.3	3.05
25	25.4		50		3	±0.09	1.1	4.1	2		1.4	3.4
28	28.5		56		3		1.3	4.3	2		1.6	3.6
30	31	＋0.6 －0.4	63	±0.6	3.5		1.4	4.9	2.5	±0.08	1.75	4.25
35	36		71		4	±0.12	1.6	5.6	2.5	±0.08	2	4.5
40	41		80		5	±0.15	1.7	6.7	3	±0.09	2.3	5.3
45	46		91		5		2	7	3.5		2.5	6
50	51	±0.7	100	±0.7	6		2.2	8.2	3.5		2.8	6.3
