 【ＥＴＷ】 (JIS B 2805)

●材質： バネ用鋼　硬さHRC44〜53

●材質： バネ用ステンレス鋼

表面処理： ・ＡＣＰ（燐酸塩被膜）　・三価クロメート




注1.※印を付したものはオチアイ規格です。
　 2.d2寸法はオチアイ規格です。

 　3.スタック品（止め輪を棒状に整列させたもの）をご希望の際は、その旨ご指定ください。

　 3(1)ETW-0.6〜1までの小径サイズは、レールに１０００個をスタックしています。

　 3(2)ETW-1.2〜12までのサイズは紙テープで２００個をスタックしています。

　 3(3)ステンレスはφ10までのサイズをビニールテープでスタックしています。

　 4.市場性の無い製品は在庫が無い場合があります。

 　5.他メーカー品（同規格）になりますが、ユニクロメッキも取り扱っております。



　

*ETホルダーはこちら

*ETスタンドはこちら



　
単位　　mm
サイズ　No.
止め輪

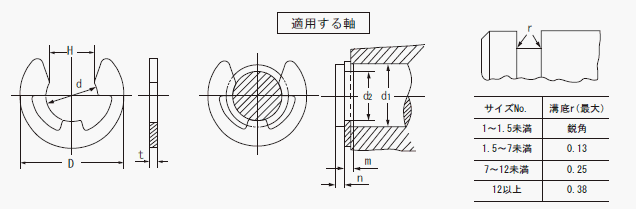

適用する軸
d
D
H

t
d1の区分

d2

m

n
基本
寸法
寸法差
基本
寸法
寸法差
基本
寸法
寸法差

基本
寸法

寸法差

以上

未満

基本
寸法
寸法差
基本
寸法
寸法差

最小

※0.6
0.6
±0.02
1.5
±0.1
0.45
±0.02
0.2
±0.02
0.8

1

0.65

　+0.05
　 0

0.3

　+0.05
　 0

0.4

※0.7
0.67

　 0
　-0.08

2
0.55

　 0
　-0.1

0.2
0.9

1.2

0.7

0.3

0.4

　　 0.8
0.8

2

0.7

　 0
　-0.25

0.2

1

1.4

0.82

0.3

0.4

※　1
0.98

　 0
　-0.09

2.8

0.88

0.2

1.3

1.7

1

0.3

0.5

　　 1.2
1.2
3
1

0.3
±0.025

1.4

2

1.23

　+0.06
　 0

0.4

0.6

　　 1.5
1.5

4

±0.2
1.3

0.4
±0.03

2

2.5

1.53

0.5

0.8

 ※1.9
1.9

4.5
1.7
0.4

2.5

3

1.93

0.5

1

　　　 2
2

5
1.7

0.4

2.5

3.2

2.05

0.5

1

  ※2.3
2.3

6
2
0.4

3

4

2.35

0.5

1

　　 2.5
2.5

6
2.1

0.4

3.2

4

2.55

0.5

1

　　　 3
3

7

2.6

0.6
±0.04

4

5

3.05

0.7

　+0.1
　 0

1

　※3.2

3.2

　 0
　-0.12

7

2.8

　 0
　-0.3

0.6

4

5

3.25

　+0.075
　 0

0.7

1.2

　　　 4

4

9

3.5

0.6

5

7

4.05

0.7

1.2

　　　 5

5

11

4.3

0.6

6

8

5.05

0.7

1.2

　　　 6

6

12

5.2

0.8

7

9

6.05

0.9

1.2

　　　 7

7

　 0
　-0.15

14

6.1

　 0
　-0.35

0.8

8

11

7.1

　+0.09
　 0

0.9

1.5

　　　 8

8

16

6.9

0.8

9

12

8.1

0.9

1.8

　　　 9

9

18

7.8

0.8

10

14

9.1

0.9

2

　　　10

10

20

±0.3

8.7

1

±0.05

11

15

10.15

1.15

　+0.14
　 0

2

　　　12

12

　 0
　-0.18

23

10.4

　 0
　-0.45

1

13

18

12.15

　+0.11
　 0

1.15

2.5

　　　15

15

29

13

1.5

±0.06

16

24

15.15

1.65

3

　　　19

19

　 0
　-0.21

37

16.5

1.5

20

31

19.15

　+0.13
　 0

1.65

3.5

24

24

44

20.8

　 0
　-0.5

2

±0.07

25

38

24.15

2.2

4
