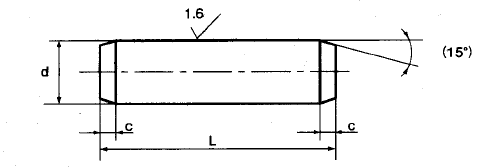

【平行ピンＢ種 (ｈ７)】

d

1

1.2

1.5

1.6

2

2.5

3

4

5

6

8

10

12

13

16

20

25

30

c

0.2

0.25

0.3

0.3

0.35

0.4

0.5

0.63

0.8

1.2

1.6

2.0

2.5

2.5

3.0

3.5

4.0

5.0

材質

　S45CF ：　S45CにＳ（硫黄）を微量加えて、被削性を高めた材質です。焼ならしは施していません。

　S45CF-Q　：　Ｓ４５ＣＦに調質（焼入れ焼戻し）を施したもの。ＨＲＣ２３-３３

　SUS303　　：　耐食性を要求される用途に。固溶化熱処理済み。

【S45CF】サイズ表

d	L
1	4/5/6/8/10
1.2	5/6/8/10/12
1.5	5/6/8/10/12/15/16
1.6	5/6/8/10/12/14/15/16/20
2	5/6/8/10/12/14/15/16/18/20/25/30
2.5	5/6/8/10/12/15/16/20/22/25/30
3	5/6/8/10/12/14/15/16/18/20/22/25/28/30/35/40/50
4	6/8/10/12/14/15/16/18/20/22/25/28/30/32/35/40/45/50
5	8/10/12/14/15/16/18/20/22/25/28/30/32/35/40/45/50/55/60
6	8/10/12/14/15/16/18/20/22/24/25/28/30/32/35/40/45/50/55/60/65/70/80/100
8	10/12/14/15/16/18/20/22/25/28/30/32/35/40/45/50/55/60/65/70/75/80/100
10	12/15/16/18/20/22/25/28/30/32/35/40/45/50/55/60/65/70/75/80/90/100
12	20/22/25/30/32/35/40/45/50/55/60/70/75/80/90/100/
13	22/25/30/35/40/45/50/55/60/70/75/80/90/100
16	25/30/35/40/45/50/55/60/65/70/75/80/90/100/120/
20	30/35/40/45/50/55/60/70/80/90/100/120/130/140
25	40/50/60/70/80/90/100
30	50/60/70/80/90/100/120

【S45CF-Q】サイズ表

d	L
3	6/8/10/12/14/15/16/18/20/25/30
4	8/10/12/14/15/16/18/20/22/25/30/32/35/40
5	10/12/14/15/16/18/20/25/30/32/35/40/45/50
6	10/12/14/15/16/18/20/22/25/28/30/32/35/40/45/50/60
8	14/15/16/18/20/22/25/30/32/35/40/45/50/55/60/70/80
10	20/22/25/28/30/32/35/40/45/50/55/60/70/80/100
12	25/30/35/40/50/60/70/80/90/100
13	25/30/35/40/50/60/70/80/90/100
16	30/35/40/50/60/70/80/90/100
20	60/70/80/100

【SUS３０３】サイズ表

d	L
1	4/5/6/8/10/12
1.2	4/5/6/8/10/12
1.5	4/5/6/8/10/12
1.6	4/5/6/8/10/12
2	4/5/6/8/10/12/14/15/16/18/20/25/30
2.5	5/6/8/10/12/14/15/16/18/20/22/24/25
3	4/5/6/8/10/12/14/15/16/18/20/22/24/25/28/30
4	5/6/8/10/12/14/15/16/18/20/22/24/25/26/28/30/32/35/40
5	8/10/12/14/15/16/18/20/22/25/28/30/32/35/40/45/50/60
6	10/12/14/15/16/18/20/22/25/28/30/32/35/40/45/50/55/60
8	10/12/14/15/16/18/20/22/25/28/30/32/35/40/45/50/55/60/70/80
10	18/20/22/25/30/32/35/40/45/50/55/60/65/70/75/80/90/100
12	20/25/30/35/40/50/60
13	20/25/30/40/50/60/70
16	30/40/50
