【ヌケドメピン】



       ≪特徴≫

             ・スナップピンに抜け止め機構を付加したものとなります。

             ・ワンタッチで挿入出来ます。

             ・製品自体が簡単に抜け落ちないようになっています。



       ≪使用上の注意点≫



             ・挿入方法 : 開口部と反対側の円弧部分をつまみ、相手軸の穴にピンの

                      先端部(直線部分)を差し込み、反時計周りに約90°回転させて挿入してください。

                      その他の方法で挿入した場合、ピンが変形してしまい正常に機能しない恐れがあります。



             ・抜き方   : 挿入方法と同様にピンを回転させ、引き抜いてください。

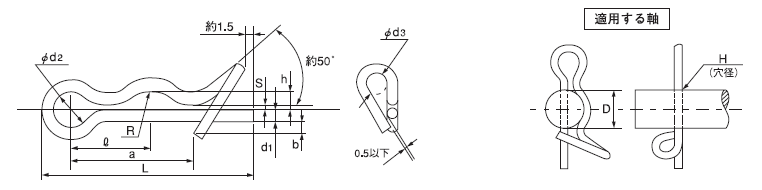

単位:mm

サイズNO.

ヌ ケ ド メ ピ ン

適用する軸

d1

d2

R

h

S

a

b

L

d3

D

H

基本寸法

公差

基本寸法

公差

基本寸法

公差

最大

基本寸法

公差

参考

参考

5012

1

±0.02

3

±0.4

6.5

2.5

1.5

±0.3

0.5

9.5

1

17.9

±1

2.2

5

1.2

6013

1.2

±0.03

3.6

7.8

3

1.8

0.6

11.4

1.2

21.2

2.4

6

1.5

8012

1.6

4.8

10.4

4

2.4

0.8

15.2

1.6

27.7

3.4

8

1.9

10011

1.8

5.4

±0.6

12.2

5

3.2

±0.4

0.9

18.1

1.8

32.6

±1.5

3.6

10

2.2

12012

1.8

5.4

13.2

6

4.2

0.9

20.8

2

35.8

3.8

12

2.2

  ・材質:SWB又はSWRH57〜82

  ・硬さ:40〜50HRC(SWRH57〜82を使用した場合)

  ・表面処理:亜鉛めっき3価クロメート

  ・d1は素材線径です。

  ≪注意点≫

  ・市場性の無い場合は在庫が無い場合があります。ご採用の際は事前にご確認ください。

  ・サイズによっては、一定数量以上での販売とさせていただく場合がございます。予めご了承ください。
