【トップナット】

●材質　バネ用鋼　硬さHRC38～46

●表面処理　Znめっき有色クロメート（黄）、Znめっき光沢クロメート（白）

注1.　適用するボスの材質はハイインパクトスティレン、ポリカーボネイト、ABS、アセタール

単位　　mm

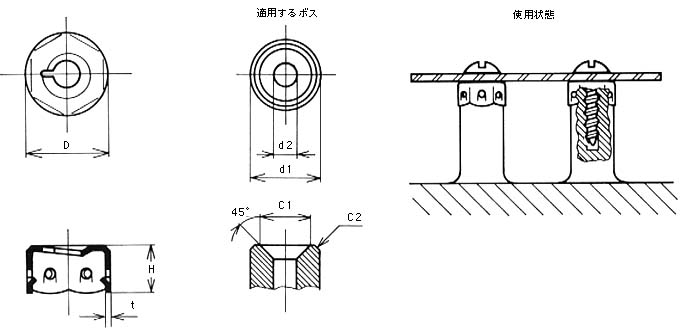

サイズNo.	ナット			適用するねじ			適用するボス
サイズNo.	D	H	t	タッピンねじ 1種	タッピンねじ 2種、4種	タッピンねじ 3種	d1	d2	C1 （最小）	C2 （最小）
3001	7.3	6.2	0.4	M3-24山	M3-24山	―	6.3～6.4	2.55～2.65	4.6	0.8
4001	9.2	6.1	0.5	M4-16山	M4-18山	―	7.85～8	3.4～3.5	6.4	0.6
4002	10.7	6.3	0.5	M4-16山	M4-18山	―	9.45～9.6	3.4～3.5	7.4	0.8
4003	10.7	5.8	0.5	―	―	M4×0.7	9.45～9.6	3.4～3.5	7.4	0.8
5001	10.7	5.8	0.5	M5-12山	M5-16山	―	9.45～9.6	4.5～4.6	7.4	0.8
