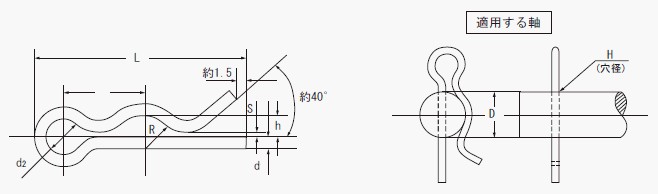

【スナップピン】

●材質　SWB又はSWRH57～82　/硬さ　HRC40～50（SWRH57～82を使用した場合）

表面処理　亜鉛めっき３価クロメート

注1.　ｄは素材線径です。

　 2.　市場性の無い製品は在庫が無い場合があります。

単位　　mm

サイズNo.

スナップピン

適用する軸

d

d2

R

h

S

L

D

H

基本寸法

寸法差

約

約

約

約

最大

約

参考

参考

　　 4

1

±0.02

3

6

2

1

0.5

16.3

4

1.2

　　　　5

6.5

2.5

1.5

17.9

5

　　　　6

1.2

±0.03

3.6

7.8

3

1.8

0.6

21.2

6

1.5

　　　　8

1.6

4.8

10.4

4

2.4

0.8

27.2

8

1.9

　　　　10

1.8

5.4

12.2

5

3.2

0.9

32.6

10

2.2

　　　　12

13.2

6

4.2

35.8

12

　　　　14

2

6

15

7

5

1

40.6

14

2.4

　　　　16

16

8

6

43.8

16
